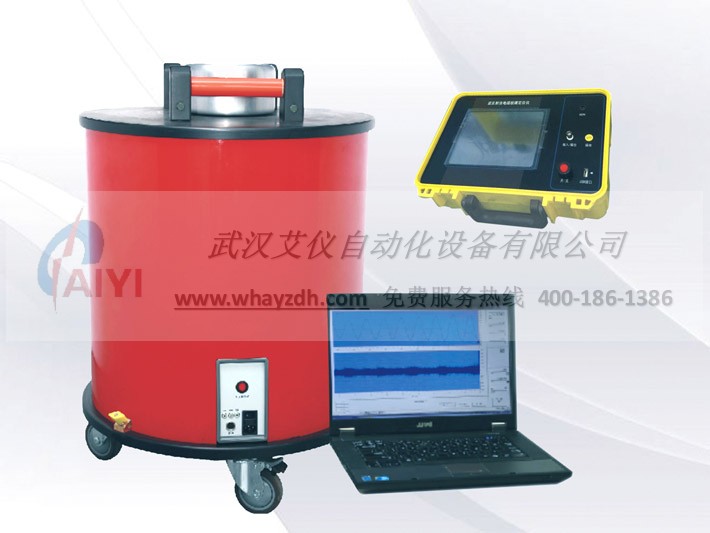

基於LCR阻尼振蕩原理，在完成電纜直流電的基礎上，通過內置的高壓電抗器、高壓實時固態開關與試品電纜形成阻尼振蕩電壓波，在試品電纜上施加近似工頻的正弦電壓波，激發出電纜潛在缺陷處的局部放電信號
符合國際電工委員會IEC60270標準
服務熱線：400-186-1386
| 供電電源 | 220VAC±10%，50Hz |
| 振蕩波輸出最大電壓 | 30kV |
| 振蕩頻率範圍 | 20Hz~300Hz |
| 測試電纜長度範圍 | 200m~20km |
| 高壓充電電流 | 5mA |
| 高壓開關 | 觸發方式：激光觸發高壓開關 |
| 高壓開關控製 | 導通時間：1µs |
| 開關導通電阻：小於1Ω | |
| 光纖通信 | |
| 局放測量範圍 | 1pC~100nC |
| 局放水平檢測與帶寬 | 符合國際電工委員會IEC60270標準 |
| 局放定位帶寬 | 150kHz~45MHz自動調節 |
| 局放定位測量精度 | 電纜全長1 % (最小分辨率2m) |
| 介質損耗測量範圍 | 0.1 %~10 % |
| 局放實時采樣率 | 100MHz |
| 局放采樣存儲深度 | 32MB（可記錄300ms數據長度） |
| 控製方式 | 無線控製 |
| 局放校準模式 | 自動/手動 |
| 校準模式下時域脈衝反射定位接頭功能 | 自動鎖定接頭位置 |
注：
1.荔枝视频APP下载污外觀以實際荔枝视频APP下载污為準，技術參數與型號如有變動，恕不另行通知。如有盜用或複印行為，講追究法律責任。
2.了解更多赫茲荔枝视频APP下载污信息請進入 荔枝视频APP下载污中心，服務熱線：400-186-1386
全中文操作界麵，能夠記錄振蕩電壓波形和局放信號波形；自動顯示振蕩電壓波形頻率、幅值和采樣時間寬度等；
能對局放信號波形展開分析；自動顯示介損測試數值；自動生成局放定位圖並生成統計報表；自動生成局放統計圖譜。
軟件主要功能如表1-2。
AYZDB-30係統軟件主要功能 | |||
| 1 | 軟件信息記錄界麵 | 1 | 記錄時間日期 |
| 2 | 可登記用戶基本信息：試驗人員 | ||
| 3 | 試驗電纜基本信息：包括試驗電纜站名、電纜型號、長度、接頭、運行曆史等 | ||
| 2 | 軟件主要功能 | 1 | 全中文操作界麵 |
| 2 | 方便直觀設置電壓幅值，控製自動升壓和振蕩波產生 | ||
| 3 | 自動顯示振蕩波電壓幅值、振蕩頻率和采樣時間寬度 | ||
| 4 | 自動顯示介損數值 | ||
| 5 | 自動顯示最大局放量 | ||
| 6 | 存儲振蕩波形和局放波形 | ||
| 7 | 局放波形可以現場放大，進行局放源點初定位 | ||
| 8 | 自動或手動分析檢測數據 自動生成局放定位圖，自動生成統計報表 | ||
| 9 | 自動生成局放統計圖譜，如Q-φ圖、N-φ圖等 | ||
