變頻荔枝视频污在线观看交流耐壓裝置理論概述：

此次演示的變頻荔枝视频污在线观看交流耐壓裝置。荔枝视频污在线观看在開始試驗之前，需要組織好現場，以及相關理論知識概述

電力係統中電力荔枝黄色网站、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。在工頻條件下，由於被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置往往單件體積大，重量重，不便於現場搬運，而且不便於任意組合，靈活性較差。部分企業看準這個市場缺點，研發出的變頻荔枝视频污在线观看試驗電源容量較小，減輕了由於電源容量的不足對現場試驗的製約；同時試驗裝置體積小，電抗器采用多級或疊積式結構，便於現場安裝和運輸；試驗接線方便，操作簡單，大大縮短了試驗時間；安全可靠性高，變頻裝置采用的IGBT及驅動回路輸出波形失真度小，頻率輸出穩定性好等優點。

變頻荔枝视频污在线观看交流耐壓裝置原理：

原理：在回路頻率f=1/2π√LC時，回路產生諧振，此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為係統品質因素，即電壓諧振倍數，一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使回路發生荔枝视频污在线观看，再在回路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由於回路的諧振，變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。

操作演示：

現場有一根10kV電壓等級，長度約1.8kM的電纜，今天荔枝视频污在线观看就以這根電纜作為被試品來做一下電纜的耐壓試驗。

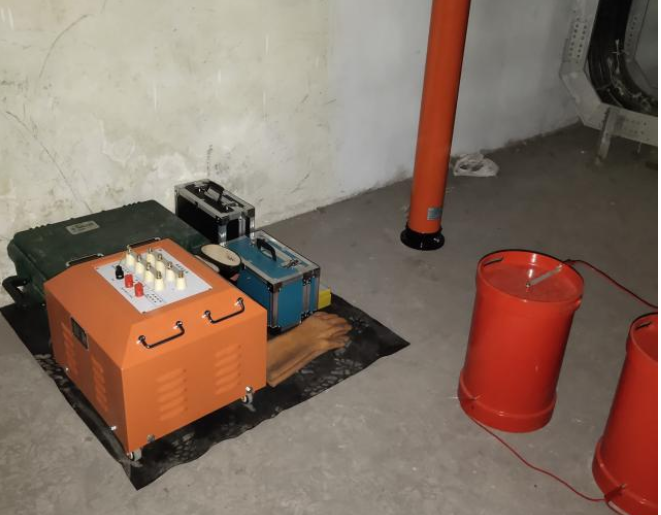

接線：先將變頻源主機接上三相380V的電源，變頻源主機的輸出接在激勵荔枝黄色网站的“輸入”端子上，“接地端”接“接地端”，然後將激勵荔枝黄色网站的抽頭連接方式改為4kV的連接方式，“X1”端口和接地端短接，“A4”端口高壓輸出用專用的高壓矽膠線接在電抗器的“X”端，使用3節電抗器進行並聯連接，“XX”相連，“AA”相連，“X”接在了激勵荔枝黄色网站的“A4”高壓輸出上，“A”端接在電容分壓器的上端（也就是高壓端），下端用信號線接在變頻源“分壓器信號”端口上。從電抗器或者分壓器的高壓端接一根線到被試品（線需懸空），這樣接線就完成了。

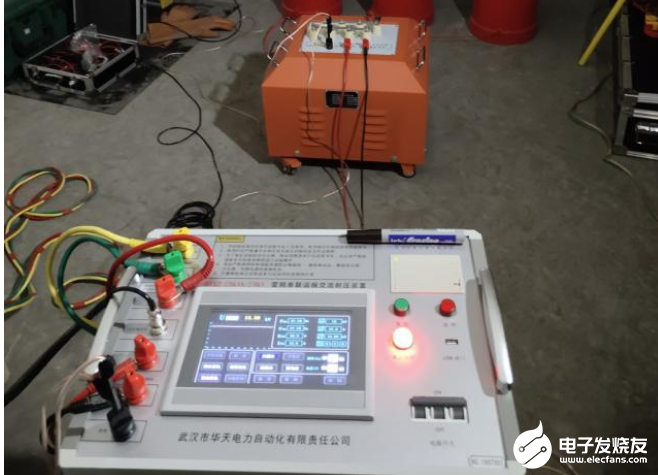

實操演示：首先打開變頻源電源開關，儀器進入開機畫麵，點擊“參數設置”進入參數設置界麵，設置分壓器變比為1500（兩節為3000:1，單節為1500:1，這裏隻用了一節），設置試驗電壓為18kV，試驗時間為1min，過壓保護、過流保護、閃絡保護是根據試驗電壓儀器自動設置的，這樣荔枝视频污在线观看的參數就設置好了；荔枝视频污在线观看返回主界麵點擊“手動試驗”進入手動試驗界麵，荔枝视频污在线观看點擊“開始試驗”，再點擊“調諧”，儀器開始自動尋找諧振頻率，經過大約40s的時間，最終找到諧振頻率為37.54HZ，然後連續點擊“升電壓”，直到試驗電壓到達18kV為止，此時點擊“開始計時”，儀器開始耐壓計時，當計時時間到達1min之後，點擊“降壓停機”，儀器自動降電壓，回到0V，此時可以點擊“保存”、“打印”，保存和打印出數據參數。試驗完成。

此類試驗需要自己動手實際操作，從簡單的接線，到儀器參數的設置，自動試驗，手動試驗等等需要操作熟練，以避免走彎路！
