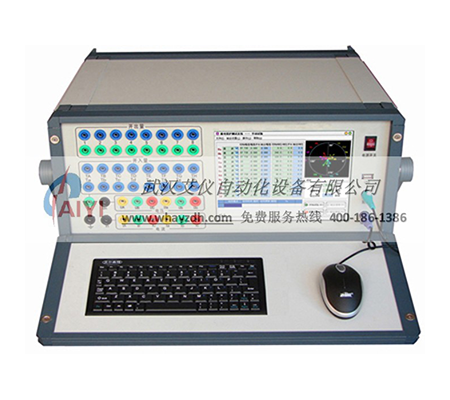

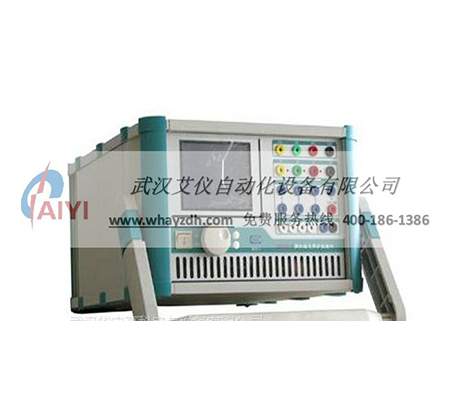

微機繼電保護測試儀是電力工作者經常需要用到的儀器，具有使用簡單功能強大等特點，深受廣大電力工作者的歡迎，但是很多電力工作者都不知道應當如何使用該設備，因此本文就給大家簡單介紹微機繼電保護測試儀怎麽使用。

鍵入電壓、電流的有效值後，按“確認”鍵或將鼠標點至其它位置，被寫入的數據將自動保留小數點後三位有效數字。電壓的單位默認為V，電流的單位默認為A。設置相位時，可鍵入-180~360°範圍內的任意角度。若寫入的角度超出以上範圍，係統會將其自動轉換至該範圍內。例如輸入“-181°”，則自動轉換成“179°”。在矢量圖窗口中能實時觀察到所設置的各個交流量向量的大小和方向的效果圖。

交流電壓單相最大輸出120V。當需要輸出更高電壓時，可將任意兩路電壓串聯使用，它們的幅值可不同，但相位應反向。例如：設Ua輸出120V、0°，Ub輸出120V、180°，則Uab輸出的有效值為240V。

1200型6相每相最大30A。若要輸出更大電流，可將多路電流並聯使用，並聯使用時各相的相位應相同。采用大電流輸出時，應盡量用較粗、較短的導線，並且輸出的時間盡可能短。

在上頁圖中，交流量設置有效值旁邊上的“變”一欄是用於選擇該輸出量是否可變的，如果在某相的有效值或相位後麵的“變”欄上點擊鼠標打“√”，則說明該輸出相是可以變化的,同時“步長”一欄也由灰色變成高亮色，即“步長”允許設置。幅值的變化步長最小值為0.001，角度的變化步長最小值為0.1。

“上限”一欄是設置各相最大允許輸出的有效值。試驗時如果擔心某相會不小心輸出太大而損壞繼電器，可為該相設一“上限值”，則在試驗過程中該相將永遠不會超限，可確保繼電器安全。“上限值”在軟件出廠的默認值是電壓電流的最大輸出幅值。

在界麵的左下腳顯示當前狀態下的線電壓以及電壓、電流的零序、正序和負序分量。通過這個窗口，不僅可以實時監視“序分量”以及“線電壓”的變化情況，這部分的數值是完全根據上麵所給的各相分量的當前值計算出來的，不能設置。這個窗口有利於試驗人員觀察保護動作時各序分量和線電壓的值，便於根據不同需要來記錄保護的動作值。比如說，做低電壓閉鎖過流的時候，如果保護定值給的是線電壓，那麽保護動作時不但可以從上麵很直觀的看到保護動作時的相電壓的值，而且可以從這個窗口直接讀出線電壓的值，而不需要試驗人員自行計算。
